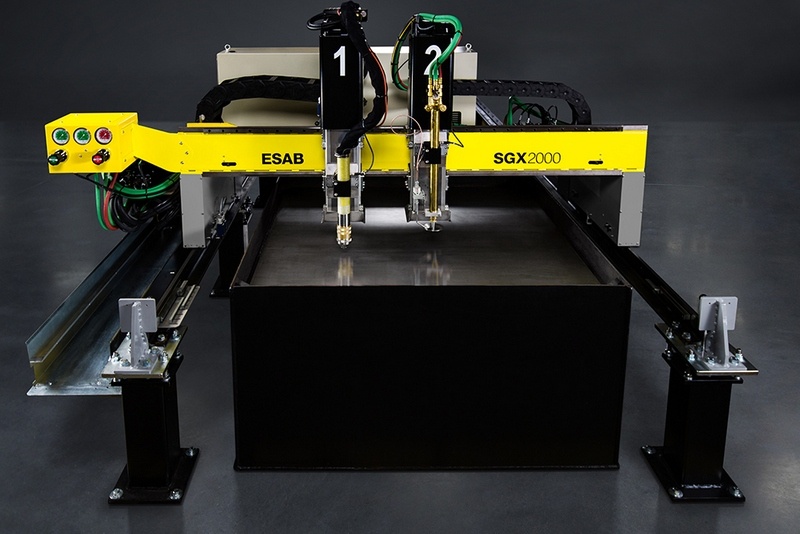

Компактная автоматизированная машина для плазменной и газокислородной резки ESAB SGX

     Компания ESAB Cutting Systems представляет SGX – компактную автоматизированную машину для плазменной и газокислородной резки. Машина разработана с использованием передовой технологии компании ESAB, доступной для небольших компаний. SGX – это надежная высокопроизводительная машина, которая поддерживает до трех инструментальных рабочих станций, в том числе до двух газокислородных резаков и одной плазменной станции, которая может быть оборудована системой точной плазменной резки m3-IGC производства ЭСАБ, предназначенной для высококачественной плазменной резки. Расширенные возможности предусматривают простую в использовании систему числового программного управления Vision® T5 с сенсорным экраном и функциями автоматической раскладки листа, а также систему автоматического управления плазменными газами на основе технологии m3 Plasma.

Производительность и точность гарантируются благодаря балке портала из толстолистовой стали, подвергнутым прецизионной обработке контактирующим поверхностям и линейному направляющему рельсу. Эта надежная конструкция обеспечивает плавное движение, точность и длительный срок службы машины. SGX гарантирует высокую производительность с малым  временем цикла резки, благодаря совместной работе двухсторонних, высокоскоростных приводов переменного тока и быстрого подъема резака.

Благодаря компактной конструкции машины SGX требования к площади под оборудование минимальны. Дополнительное расстояние в один метр от направляющего рельса предполагает небольшую занимаемую площадь, максимально увеличивая производственное пространство.

Простое автоматическое управление достигается с помощью технологической базы данных, встроенной в систему числового программного управления Vision T5, которая объединяет все устройства ESAB для управления процессом плазменной и газокислородной резки в удобном интерфейсе с сенсорным экраном.

Машину SGX можно оснастить целым рядом вариантов систем плазменной резки, от простых систем воздушно-плазменной резки до полностью автоматизированных систем плазменной резки 360 Ампер, работающих на смеси газов. Машину можно оборудовать системой m3 Plasma® от компании ESAB для резки конструкционной стали толщиной до 50 мм. Система m3 Plasma достигает высоких результатов резки разнообразных типов материалов различной толщины и обеспечивает высококачественную поверхность реза с минимальным количеством шлака, требующую небольшую вторичную зачистку. Она включает в себя автоматическое устройство управления газом, интегрированное вместе с технологической базой данных в систему числового программного управления для быстрой и легкой настройки процесса без необходимости работы наугад.Устройство управления газом для газокислородной резки автоматически переключается между низким и высоким давлением предварительного нагрева. Удобство управления режущим кислородом позволяет прорезать более толстые материалы. Устройства управления газом удобно расположены на боковой стороне машины, к которой оператор имеет свободный доступ и где он может следить за резаками во время настройки.

Машина SGX предлагается в размерах, допускающих обработку листов до 2500 мм в ширину и до двух листов 6000 мм один за другим. Новейшая установка резки ЭСАБ предлагается к поставке на выбор с вытяжными столами или со столами с водяным орошением для сухой плазменной резки или плазменной резки под водой.

SGX обеспечивает максимальную производительность, точность и надежность.

• Балка портала тяжелого типа
• Рельсовые направляющие жесткие и точные
• Линейные направляющие обеспечивают плавный ход и высокую точность

Машина спроектирована с максимально возможным приближением габаритов машины к габаритам листа, что позволяет экономить цеховое пространство.

Простота управления лежит в основе SGX, которая управляется ЧПУ с сенсорным экраном Vision® T5, производства ЭСАБ.

• Встроенная база данных процессов резки для быстрой настройки газокислородной и плазменной резки.
• Проводник управления (Мастер подсказок) ведет оператора через все стадии от включения машины до раскладки и резки без потери времени на изучение и тренировку.
• Встроенная функция автораскладки EasyNest™ непосредственно на ЧПУ обеспечивает раскладку в автоматическом режиме при обеспечении максимального использования листа.

Двусторонняя система перемещения высокоскоростного портала обеспечивает максимальную производительность резки.

• Высокоскоростные привода переменного тока AC и механизм подъема резака уменьшает время позиционирования и сокращает межоперационные циклы.
• Линейная система перемещения в комбинации с мощными приводами обеспечивает высокую динамическую точность во всей зоне резки.

• Операционная система Windows 7 Embedded
• Экран 18.5” LCD
• Сенсорный экран
• Поддержка технологии резки точных отверстий Enhanced Hole Technology
• Набор простых готовых форм
• EasyShape автораскладка - включена
• Генератор символов для маркировки - включен
